欧姆龙 编码器(外径50增量型) E6C3-C
欧姆龙(OMRON) 编码器(外径50增量型) E6C3-C
点击图片放大点击图片放大

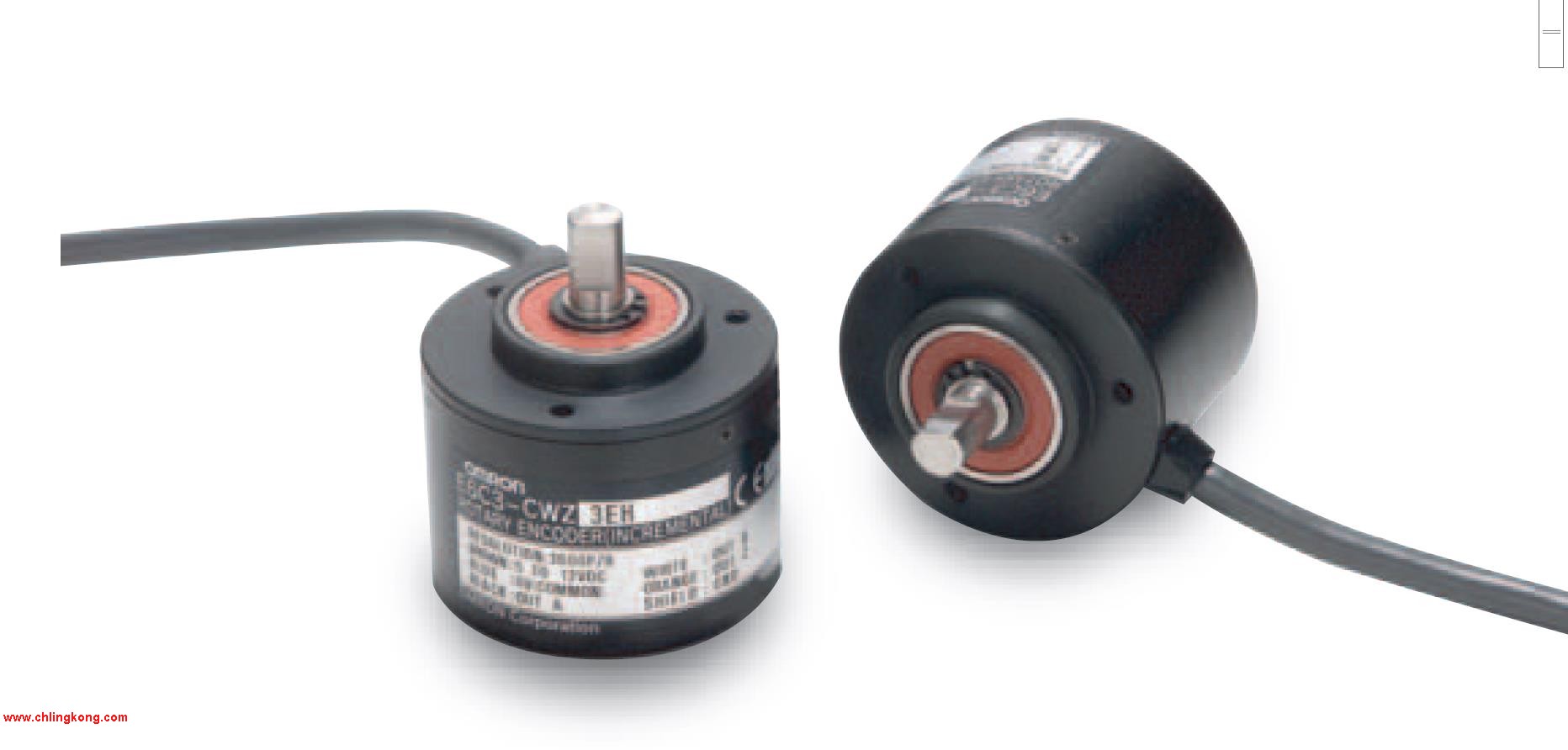

欧姆龙(OMRON)编码器(外径50增量型)E6C3-C
实现「耐久性」和「使用方便性」!
■密封轴承的采用,实现了IP65f的防滴·防油构造
■增强耐轴负载性能。实现径向80N、轴向50N
资料下载    资料浏览

额定值 / 性能


 项目    型号 E6C3-CWZ5GH E6C3-CWZ3EH E6C3-CWZ3XH
 电源电压  DC12-10%~24+15%V 脉冲(p-p)5%以下  DC5-5%~12+10%V 脉冲(p-p)5%以下
 消耗电流 * 1  100mA以下
 分辨率(脉冲/旋转)  100、200、300、360、500、600、720、800、1,000、1,024、1,200、1,500、1,800、2,000、2,048、2,500、 3,600
 输出相  A相、B相、Z相  A、A、B、B、Z、Z相
 输出形式  集电极开路输出 * 2   电压输出(NPN 输出)  集电极开路输出 * 3
 输出容量  输出电压:VH=Vcc-3V以上(IO=30mA)VL=2V 以下 (IO=-30mA)输出电流:±30mA  输出电阻:2kΩ
 输出电流:35mA以下
 残留电流:0.7V以下
 AM26LS31相当品 输出电流H位:IO= -10mAL位:IS=10mA 输出电压VO=2.5V以上VS=0.5V以下
 最高响应频率数*4  125kHz(Z相复位室为65kHz)
 输出位相差  A相、B相的位相差90°±45°(1/4T±1/8T)
 输出上升、下降时间  1μs以下(导线长:2m输出电流:30mA)  1μs以下(导线长:2m输出电流:35mA)  1ms以下(导线长:2m IO=-10mA、IS:10mA)
 起动转矩  常温时: 10mN·m以下、低温时: 30mN·m以下
 惯性力矩  2.0×10-6kg·m2 (500P/R以下 1.9×10-6kg·m2)
 轴允许力  径向  80N
 轴向  50N
 允许最高转速  5,000r/min
 保护回路  电源逆向连接保护、输出负载短路保护
 环境温度范围  工作时:-10~+70℃、保存时:-25~+85℃(不结冰)
 环境湿度范围  工作时、保存时:各35~85%RH(不结露)
 绝缘电阻  20MΩ以上(DC500V兆欧表)充电部整体与外壳间
 耐电压  AC500V 50/60Hz 1min 充电部整体与外壳间
 振动(耐久)  10~500Hz 复振幅2m或者150m/s2 X、Y、Z各方向 1扫描 11min 3扫描
 冲击(耐久)  1,000m/s2 X、Y、Z各方向 3次
 保护结构  IEC60529规格 IP65(JEM 规格IP65f 防滴·防油) * 5
 连接方式  导线引出式(标准导线长1m)
 材质  外壳  铝
 本体  铝
 轴  SUS303
 质量(包装状态)  约300g
 附件  使用说明书
* 1. 接通电源时,流过9A的冲流。(时间:约0.1ms)
* 2. 关于互补输出 下图表示输出回路2种,即NPN和PNP 2种输出晶体管。 根据输出信号「H」、「L」,
  2种输出晶体管互相交叉 进行「ON」、「OFF」动作。使用时,正电源, OV分 别吸合,
  拉下互补输出是输出电流流出或流入2种动 作。 特征是信号的上升、下降速度快,可进行导线的长距离 延长。
  可与开路集电极输入机器(NPN、PNP)连接。
* 3. 所谓线性驱动输出就是根据RS-422A的数据输送回路。 可通过双股绞合线电缆进行长距离输送。
  (AM26LS31 相当品)
* 4. 电的应答转速根据分辨率的最高响应频率规定。 电的最高应答速度(r/min)×60
  因此,旋转超过最高响应转速时,则电气上不能追纵信号。
* 5. JEM1030:适用期1991
* 6. 如图所示,  D切面与本体的Z相原点位置点要一致。(输出位置范围:±15°)
