欧姆龙(OMRON) 编码器(外径φ20对型) E6J-A
欧姆龙(OMRON)编码器(外径φ20对型)E6J-A
点击图片放大点击图片放大

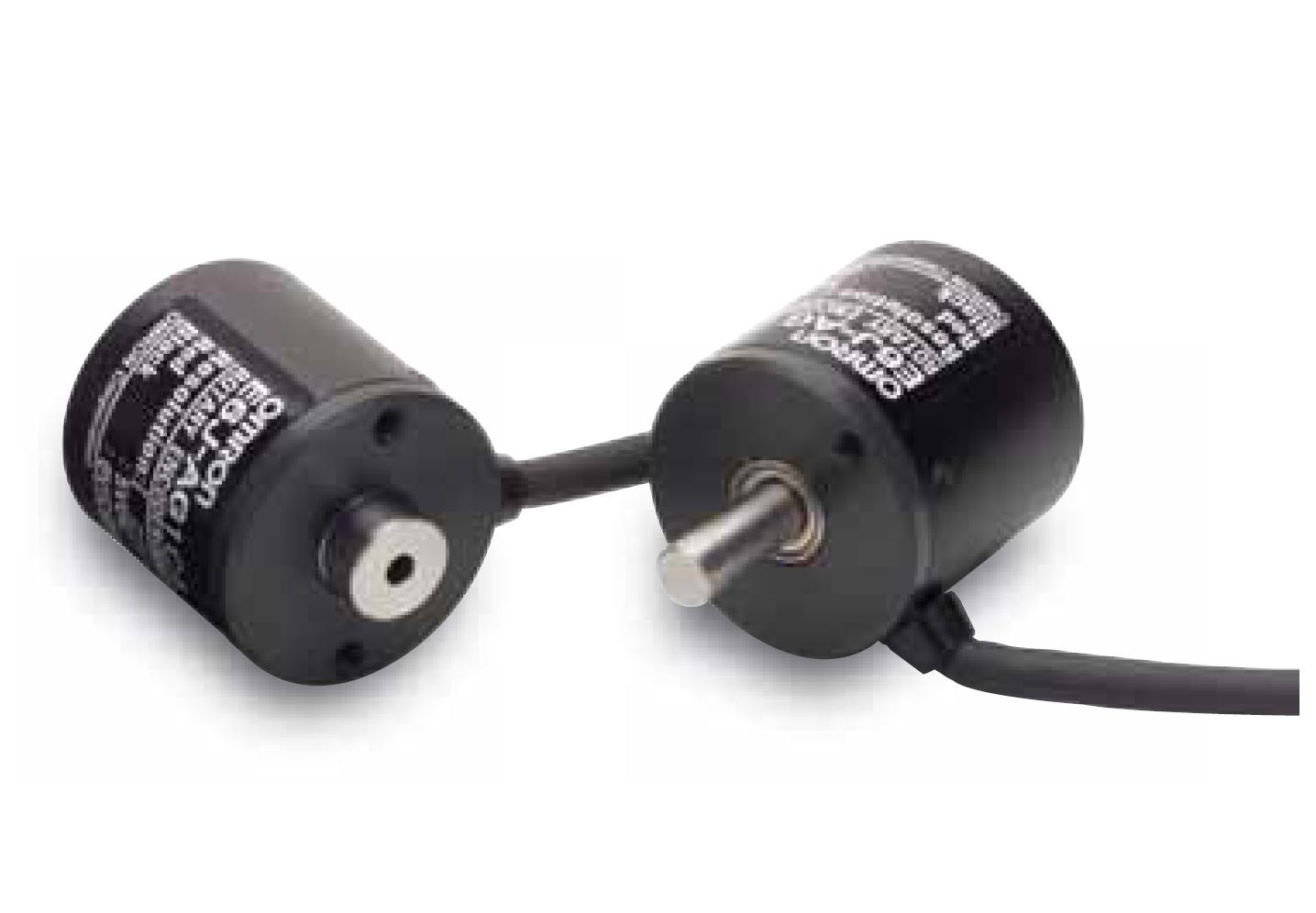

欧姆龙(OMRON)编码器(外径φ20对型)E6J-A
机器内置用途的超小型
■实现外径φ20mm的尺寸、分辨率256(8bit)
■按用途有轴型与中空轴型
资料下载    资料浏览

额定值/性能


 项目          型号 E6J-AG1C E6J-AG1CA
 轴形状  轴 轴径φ4mm、长度10mm  空心轴 中空轴径φ2mm、深度7mm
 额定电源电压  DC5V±5%
 消耗电流 * 1  35mA以下
 分辨率(分割)  256(8bit)
 输出导线  格雷2进制
 输出状态  NPN集电极开路输出
 输出容量  外加电压:DC6V以下负载电流:4mA以下 残留电压:0.4V以下(负载电流4mA时)
 输出上升、下降时间  2μs以下(导线长:1m、负载电流:4mA)
 高响应频率 * 2  20kHz
 逻辑  负逻辑(H= 「0」、L= 「1」)
 旋转方向  CW方向(从轴侧为右旋转)输出导线增加
 起动转矩  1mN·m以下
 惯性力矩  0.91×10-7kg·m2  1.31×10-7kg·m2
 轴允许力  径向  1.9N
 轴向  1.9N
 允许高旋转数  6000r/min
 环境温度范围  动作时:0~+60℃、保存时:-20~+80℃(不结冰·结露)
 环境湿度范围  动作时、保存时:各35~85%RH(不结露)
 缘电阻  电容器接地的除外
 耐电压  电容器接地的除外
 振动(耐久)  10~55Hz 复振幅1.5mm X、Y、Z各方向 2h
 冲击(耐久)  500m/s2 X、Y、Z各方向 3次
 保护构造 * 3  IEC规格 IP40
 连接方式  导线引出式(标准导线长1m)
 材质  外壳  铝
 本体  铝
 轴  SUS304
 质量(包装状态)  约40g
 附件  使用说明书、耦合器、L形扳手(M1.5)  使用说明书、L形扳手(M0.9)
*1. 接通电源时,流过约有3A的冲流。(时间:约15μs) *2. 电的高应答转速由分辨率
以及高应答频率决定。

因此,旋转过高响应转速时,则无法对电信号进行。
