欧姆龙 圆柱型超声波开关 E4C

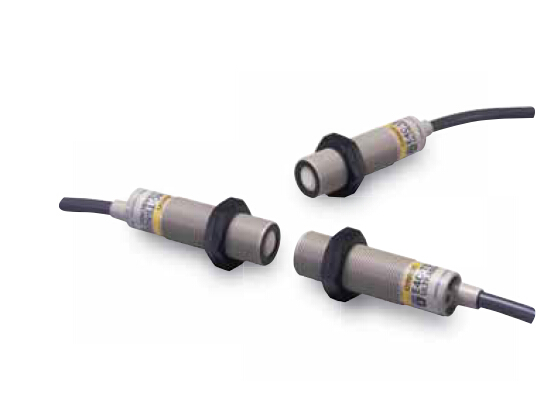

欧姆龙(OMRON) 圆柱型超声波开关 E4C
点击图片放大点击图片放大
欧姆龙(OMRON)超声波位移传感器E4C
可进行检测区域设定的小型圆柱型
■不受检测物体的颜色、透明度、材质(金属、非金属)造成的影响
■通过放大器分离实现传感器磁头M18 的小型化。
■反射形可以限定检测区域而不变背景物体的影响。
■通过同期用切换开关而防止互相干扰。
资料下载

额定值 / 性能


传感器部
         型号
项目     检测方式
E4C-TS50 E4C-LS35
 对射型  发射型
 检测距离  500mm  100-350mm
 (20-250mm可限定检测区域)
 标准检测距离  100*100mm平板  40*40mm平板
 超声波振荡频率  约270KHZ
 指向角 * 1  ±80
 显示灯  办公设备音显示(SENSENG):红色
 环境温度范围  工作时:-10—+550C(不结冰)
 环境湿度范围  工作时 保护时:各35—95%RH
 振动(耐久)  10—55Hz 上下振幅1.5mm X Y Z各方向2h
 冲击(耐久)  500m/s2 X Y Z各方向3次
 保护结构 * 2  IEC规格IP66
 连接方式  导线引出型(标准导线长为3m)
 质量(捆包状态)  约300g  约150g
 材质  外壳  耐热 ABS
 螺母  聚缩醛
*1.接受信号为-6dB时的指向角(半值角)
*2.表示机器的外被(罩壳箱)能保护的程度,可因满足各性能的使用条件而有所不同。

放大器单元部分
           型号
项目    检测方式
E4C-WH4T E4C-WH4L
 对射型  发射型
 电源电压  DC12V±10%波动 (p-p)10%以下
 消耗电流  100mA以下(DC12V时)
 差动距离  —  检测距离的20%以下
 应答频率 *  50HZ  20HZ
 控制输出  端子输出:开放式集电极有NPN,PNP二种输出形式
 负载电压:DC40V以下
 负载电流100mA以下(残留电压2V以下)
 插座输出:光耦合器输出50mA以下

 动作状态  NO/NC 滑动式开关切换式
 音速补偿  有
 显示灯  输入音显示(SENSENG):红色 稳定显示(STABILITY):绿色
 环境温度范围  -10—+550C(不结冰)
 环境湿度范围  35—95%RH
 温度的影响  -10—+550C范围内:对于+200C时的检测距离
  对射型:±30%以下  发射型:±10%以下
 电压的影响  电源电压±10%的范围内电源电压的检测距离±10%以下
 绝缘电阻  20MΩ以上(DC500V兆欧表)充电部与外壳间
 耐电压  AC1,000V 50/60Hz 1min充电部与外壳间
 振动(耐久)  10—55Hz 上下振幅1.5mm X Y Z各方向2h
 冲击(耐久)  500m/s2 X Y Z各方向3次
 保护构造  IEC规格IP40
 连接方式  端子台型
 质量(捆包状态)  约110g
 附件  使用说明书

*测定的应答频率系将右图的圆板转动的值
