欧姆龙(OMRON) 温度控制单元 CJ1W-TC103

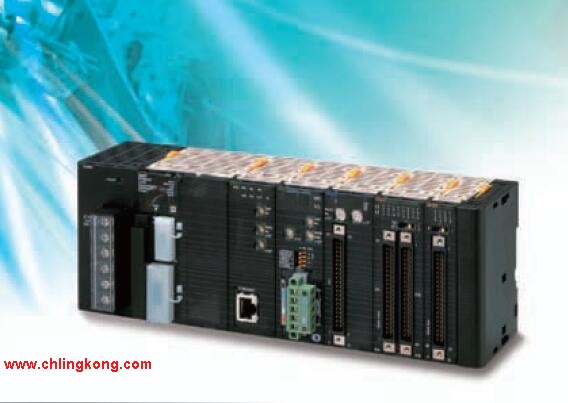

欧姆龙(OMRON)温度控制单元CJ1W-TC103
点击图片放大点击图片放大
欧姆龙(OMRON)温度控制单元CJ1W-TC103
回路数:2回路、带加热器断线报警
温度传感器输入:铂电阻(JPt100、Pt100)
控制输出:集电极开路NPN输出(脉冲)
暂无资料下载

4个温度控制器的功能通过1个单元实现

CJ1W-TC103概述


根据热电偶或铂电阻的输入,执行PID控制 (2个自由度)或ON/OFF 控制,控制开路集电极输出,可使用4回路模式和2 回路模式(带加热器断路检测功能)。存储器中分配给单元的字可以由梯形图操纵用于RUN/STOP,SV (设定目标值)、PV (当前值)或执行其它操作。
CJ1W-TC103特长
·支持2回路或4回路PID控制或ON/OFF控制
·2回路模式带加热路断路检测功能
·用于PID控制的PID常数可以用自调整 (AT)来设定
·正向操作 (冷却)或反向操作 (加热)任选
·从温度传感器直接输入(热电偶 :R、S、K、J、T、B、L)(铂电阻 :JPt100、 Pt100)
·开路集电极输出
·采样周期 :500ms
·RUN/STOP控制
·每个回路有2点内部报警
·对2回路模式,电流互感器接到每个回路,用来检测加热器的断路。
·输入、输出都可经过端子块连接
