欧姆龙 光电开关(细小光束型放大器内置) E3Z-L
欧姆龙(OMRON) 光电开关(细小光束型放大器内置) E3Z-L

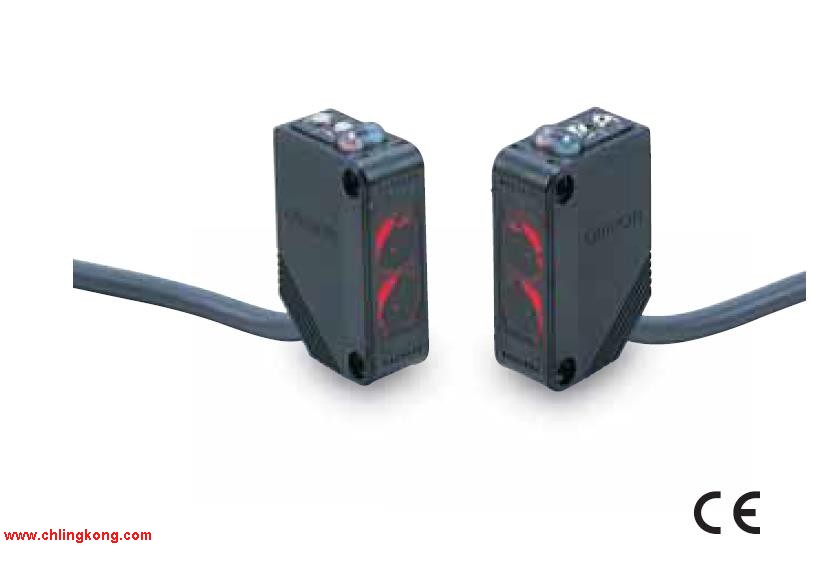

点击图片放大点击图片放大
欧姆龙(OMRON)光电开关(细小光束型放大器内置)E3Z-L
φ2.5mm的小光点,
最适合于小工件检测
■由于是φ2.5mm的小光点,最小可以检测到φ0.1mm
的微小工件。
■由于是细小光束,可以检测缝隙或小孔。
■实现了可视光的小光点,可以用肉眼确认检测点的
位置。
■保护结构(IP67)、防止相互干扰功能、EN记号等
是标准装备。
资料下载    资料浏览

额定值/性能


一般规格
共通规格
    型号

 项目
 检测方式 距离设定型
 NPN输出 E3Z-L61 E3Z-L66
 PNP输出 E3Z-L81 E3Z-L86
 检测距离  90±30mm (白底纸100×100mm)
 投射光点直径(典型例)  φ2.5mm (检测距离90mm时)
 最小检测物体(典型例)  φ0.1mm (铜素线)
 差动距离(典型例)  参照→162页「差动距离·距离特性」
 光源发(光波长)  红色发光二极管(650nm)
 电源电压  DC12~24V±10 %脉动(p-p) 10%以下
 消费电流  30mA以下
 控制输出  负荷电源电压DC26.4V以下,负载电流100mA以下 集电极开路输出型(NPN/PNP输出,根据形式而不同) 入光时ON/遮光时ON 开关转换式剩余电压负载电流10mA未满:1V以下 负载电流10~100mA:2V以下
 保护电路  电源反向连接保护、输出短路保护、防止相互干涉功能
 应答时间  动作/回复:各1ms以下
 灵敏度调整  单旋转钮
 使用环境照明度  受光面照明度白炽灯:3,000lx以下、太阳光:10,000lx以下
 周围温度  动作时:-25~+55℃、保存时:-40~+70℃ (不结冰、结露)
 周围湿度  动作时:35~85%RH、保存时:35~95%RH (不结露)
 绝缘阻力  20MΩ以上 (DC500V兆欧表)
 耐压  AC1,000V 50/60Hz 1min
 振动(耐久)  10~55Hz 复振幅1.5mm X、Y、Z各方向 2h
 冲击(耐久)  500m/s2 X、Y、Z各方向 3次
 保护结构  IEC规格 IP67
 连接方式  导线引出型(标准导线长2m/500mm)  M8连接型
 显示灯  动作显示灯(橙色)、稳定显示灯(绿色)
 质量(捆包状态)  约65g (导线引出2m型)  约20g
 材质  外壳  聚对苯二甲酸丁二醇酯
 透镜部  甲基丙烯酸
 附属品  使用说明书 注:金属安装配件为另售
*本保护功能动作时,请在电源再次接通后使其复位。
