欧姆龙 限位型接触开关 NL

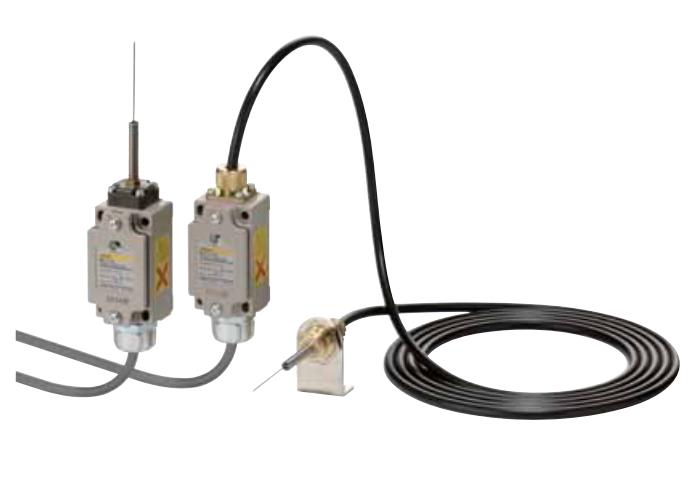

欧姆龙(OMRON) 限位型接触开关 NL
点击图片放大点击图片放大
欧姆龙(OMRON)限位型接触开关NL
只要轻微触碰就能检测、发光二极管显示动作
• 接触瞬间启动,因此响应差行程小,可进行高精度的位置检测。
• 无需动作、可以检测出微小变位和轻量物体。
• 可通过发光二极管方便地进行动作确认。
• 与传感控制器S3D2型组合使用还能实现更多的功能(DC型)。
资料下载    资料浏览

额定值/性能/功能


■额定值
 项目             型号  NL1 NL2 NL3
 保护结构  IP60
 电源电压  DC12V  DC24V  AC100或200V
 额定频率  ——  50/60Hz
 灵敏度  接地检测体时 : 接触电阻3kΩ以下 动作于非接地检测体时 : 接地间容量为100pF以上
 消耗电流  8mA  15mA  ——
 漏电流  ——  电路部:2mA、天线部: 1mA *1
 响应时间  5ms以下  20ms以下
 输出信号  DC12V 最大30mA 电压输出型 (输出抗阻4.7kΩ)  DC24V 电流输出型 (阻性负载,可直接开闭170mA)  AC100或200V 可控硅输出型 (阻性负载, 可直接开闭30~300mA) *2
 绝缘电阻  0V(黑)同外壳连接  100MΩ 以上(DC500V兆欧表) *3
 耐压  0V(黑)同外壳连接  AC1,500V 50/60Hz 1分钟  *3
 污染度(使用环境)  3(IEC947-5-1)
 电气保护  等级ClassⅡ
 PTI(漏电特性)  175
 开关类别  D(IEC335)
 振动  10~55Hz 双振幅1.5mm 无异常
 冲击  约200m/s2以上
 环境温度  -10~+60℃(不结冰)
 环境湿度  90%RH以下
 重量  约370g(NL□-C、 -P) 约550g(NL□-S) 约680g(NL□-SP、 -SC)
