欧姆龙 电机式微动定时器 H2A

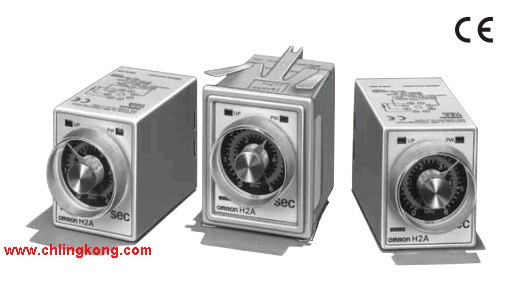

欧姆龙(OMRON) 电机式微动定时器 H2A
点击图片放大点击图片放大
欧姆龙(OMRON)电机式微动定时器H2A
丰富的电机式微动定时器产品,富含创意
·输出接点采用全机型、可靠性高的双接点。
·带全机型可动指针,便于确认经过时间。
·全机型、带电源施加显示及时间已到电子显示。
·可紧密安装。
·全机型、备有13个类型,从5秒用到24小时用。
·符合EN61812-1。对应CE标记。
资料下载    资料浏览

额定值/性能


■额定值
 电源电压*1  AC100V 50/60Hz(可共用AC110V 60Hz) AC200V 50/60Hz(可共用AC220V 60Hz)
 容许电压变动范围  额定电源电压的85~110%
 消耗功率  3.6VA以下(3.24W以下)
 复位电压  额定电源电压的20%以下
 复位时间  最小电源开放时间 0.3s
 控制输出(接点输出)  AC250V 2A 电阻负载(cosφ=1)*2
 使用环境温度  -10~+50℃(不结冰、凝露)
 保存温度  -25~+65℃(不结冰、凝露)
 使用环境湿度  45~85%
*1. 定时器表面带有额定电压分类的颜色显示。 ①100V级 蓝 ②200V级 红
*2. 由于使用双接点,可进行微小负载开关 (DC12V 10mA以上:参考值)。
■性能
 动作时间的偏离  ±2%以下,但5s时为±3%以下(相对于最大刻度时间)
 设置误差  ±5%以下(相对于最大刻度时间)
 复位时间  0.3s以下
 电压的影响  ±1%以下(相对于最大刻度时间)
 温度的影响  ±2%以下(相对于最大刻度时间)
 绝缘电阻  100MΩ以上(DC500V兆欧表)
 耐电压  AC2,000V 50/60Hz 1min (充电金属部与非充电金属部之间、控制输出与操作电路之间、异极接点之间) AC1,000V 50/60Hz 1min(非连续接点之间)
 振动  耐久  16.7Hz 单振幅2mm 3方向 各1h
 误动作  10~55Hz 单振幅0.25mm 3方向 各10min
 冲击  耐久  1,000m/s2 6方向 各3次
 误动作  100m/s2 但上下方向为50m/s2 6方向 各3次
 寿命  机械  100万次以上(无负载 开关频率1,800次/h)
 电气  50万次以上(AC250V 2A阻性负载 开关频率1,800次/h),其他请参见电气寿命曲线。
 电机寿命  2万时间
 保护构造  IP40(IEC60529)
 重量  约170g
 外壳包装  浅灰(迈歇尔5Y7/1)
 符合规格  详情请参见下表
■获得规格
 安全  规格  符合EN61812-1、 IEC60664-1 4kV/1
 EMC  (EMI) 放射障碍电场强度 杂音端子电压 (EMS) 静电放电抑制能力 电场强度抑制能力(AM变调) 突发噪声抑制能力 浪涌抑制能力 EN61812-1 EN55011、 Group 1、 class A EN55011、 Group 1、 class A EN61812-1 IEC61000-4-2 : 6kV接触 8kV大气 IEC61000-4-3 : 10V/m(80MHz~1GHz) IEC61000-4-4 : 2kV 电源线 2kV I/O信号线 IEC61000-4-5 : 2kV大地间 1kV线间
