欧姆龙(OMRON) 时间计数器/总和计数器 H7HP

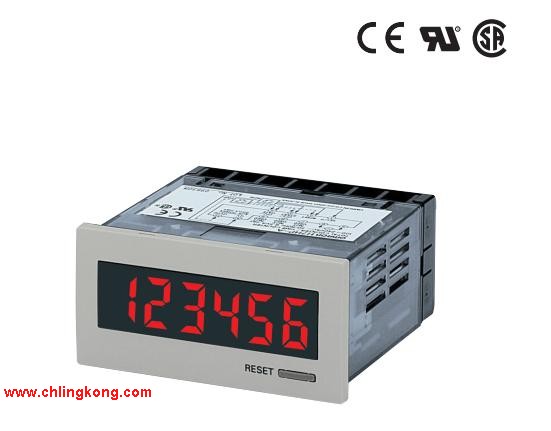

欧姆龙(OMRON)时间计数器/总和计数器H7HP
点击图片放大点击图片放大
欧姆龙(OMRON)时间计数器/总和计数器H7HP
实现易读取和IP66G的耐水性、耐油性DIN72×36大小的总和计数/时间计数器
•实现字符高度6位型15mm、8位型12mm的大型显示。
•采用高清晰度LCD和红色LED背光,以低耗电量实现与LED同等的高视觉识别性。
•采用前部和外壳部一体化以及耐油部件材料,实现IP66(JEM标准IP66G)、NEMA4。
•实现头部以下长度66mm的短体化。
•6位型可以切换总和计数器/时间计数器功能。
•切换开关,对应NPN和PNP的各输入模式。
•对应外部复位和手动复位两种类型。
•带有符合VDE0106 Part100标准用于防触电的防指触端子台盖。
•通过安全标准UL、CSA认证。符合EMC标准(EN61326),
对应CE标记。
资料下载    资料浏览
额定值 | 性能

额定值


             型号
 项目
6位总和计数器/时间计数器 8位总和计数器
H7HP-A H7HP-AD H7HP-C8 H7HP-C8D
 电源电压  AC100~240V(50/60Hz) DC12~24V *1  AC100~240V(50/60Hz)  DC12~24V * 1
 外部供给电源  DC12V 50mA  ——  DC12V 50mA   ——
 放空电压变动范围  额定电源电压的85~110%
 消耗功率  AC电源 :6.5VA以下 DC电源 :0.6W以下
 外形尺寸  宽度72×高度36×进深66(头部以下长度)mm
 安装方法  嵌入式安装
 外部连接方法  螺钉紧固端子
 保护结构  JEM标准IP66G、美国NEMA标准型4(室内)但是只限于面板表面
 显示方法  7段高清晰度LCD型(带有红色背光)
 位数(字符高度)  6位(字符高度15mm)  8位数(字符高度12mm)
 功能  总和计数器/时间计数器共用(由拨动开关切换)  总和计数器
 输入模式  加减法(独立输入)(总和计数器时)累计(时间计数器时)  加减法(独立输入)
 高计数速度  30Hz、5kHz(由拨动开关切换)
 计数范围  -99999~999999   -9999999~99999999
 时间规格  0.1~99999.9h/1s~99h59min59s  ——
 时间精度  ±100ppm(-10~+55℃)  ——
 停电存储方式  通过EEP-ROM缓冲(刷新次数20万次以上)
 输入  输入信号  计数1(加法)、计数2(减法)、复位、键保护* 2
 输入方式  无电压输入(NPN晶体管输入、接点输入)/电压输入(PNP晶体管输入)
 共用(由拨动开关切换)
 计数/启动/
 栅极/复位
 无电压输入(NPN晶体管输入、接点输入)短路(ON时)阻抗:1kΩ以下
 短路(ON时)剩余电压:DC2V以下 开路(OFF时)阻抗:100kΩ以上
 电压输入(PNP晶体管输入) 短路(ON时)阻抗:1kΩ以下 ON电压:DC9~24V
 OFF电压 : DC5V以下 开路(OFF时)阻抗:100kΩ以上
 键保护 *2  无电压输入(NPN晶体管输入、接点输入)短路(ON时)阻抗:1kΩ以下、
 短路(ON时)剩余电压:DC0.5V以下、开路(OFF时)阻抗:100kΩ以上
 输入应答速度  复位  时间计数器时20ms、总和计数器时20ms/1ms(配合计数速度自动切换)
 启动  时间计数器20ms  ——
 键保护  约1s
 复位方式  外部复位、手动复位
 使用环境温度  -10~+55℃(不结冰、凝露)
 保存温度  -25~+65℃(不结冰、凝露)
 使用环境湿度  35~85%
 外壳装饰  烟灰色(只限于前部5Y7/1(浅灰)或N 1.5(黑色))

* 1. 纹波率在20%以下。
* 2. 键保护输入只有无电压输入(NPN晶体管输入、接点输入)。
     请注意采用NPN/PNP输入模式切换用开关不能变为PNP输入。
     所谓键保护,是指禁止复位键的操作。复位输入端子的功能有效。
