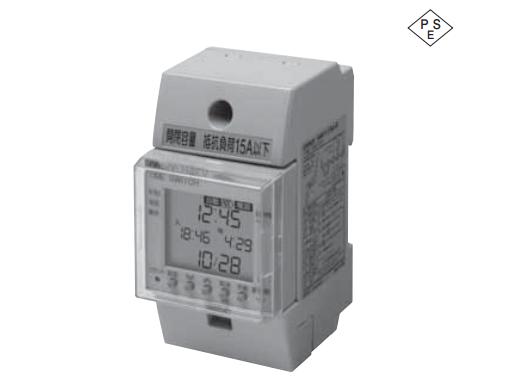

欧姆龙 数字全年式时间开关(已停产) H4BY
欧姆龙(OMRON) 数字全年式时间开关(已停产) H4BY
点击图片放大点击图片放大
欧姆龙(OMRON)数字全年式时间开关(已停产)H2BY
可以简单设定1年的程序
•可以制定节假日、休假、长期休假等1年的计划。
•易读取的大时钟显示。
•拥有嵌入式安装、表面安装(DIN导轨安装)2种类型。
•可以实现定时器动作、脉冲动作、循环动作。
•设定60步(*8种式样)的ON/OFF时刻。
资料下载
额定值/性能

■额定值
项目 形式 H4BY-1/-F1 H4BY-2/-F2
电源电压 AC100~200V 50/60Hz(共用)
容许电压变动范围 电源电压的85~115%(AC85~230V)
功率消耗 约7VA(AC200V时)
控制输出 1回路(有接点1a)
AC250V/DC30V 10A
阻性负载
AC250V/DC30V 5A感性负载
最小适用负载 :
DC5V 100mA
(P水准、 参考值)
2回路(有接点1a×2)
AC250V/DC30V 10A
阻性负载
AC250V/DC30V 5A感性负载
最小适用负载 :
DC5V 100mA
(P水准、 参考值)
使用环境温度 -10~+50℃(不结冰、凝露)
保存温度范围 -20~+65℃(不结冰、凝露)
使用环境湿度 35~85%
外壳装饰 烟灰色(芒塞尔5Y7/1)

■性能
动作时间重复精度 (±0.01% ±0.05s)以下 *
±0.01%是针对设定时间的间隔的值。
设定误差
电压的影响
温度的影响
周期误差 月差±15s(25℃)
停电补偿时间 连续5年以上(25℃)
绝缘电阻 100MΩ以上(导电部端子和露出的不带电金属部间、操作
电路和控制输出间、不同极接点间、不连接接点间)
耐压 导电部端子和露出的不带电金属部间 ∶ AC1,500V 1min
操作回路和控制输出间、不同极接点间∶ AC1,500V 1min
不连接接点间 ∶ AC1,000V 1min
抗噪声 电源端子间 ∶ ±1.5kV
噪声模拟器形成方波噪声
(宽度100ns以及1μs、上升1ns)
振动 耐久 10~55Hz 单振幅0.75mm 3方向 各4周(8分钟/周)
误动作 10~55Hz 单振幅0.35mm 3方向 各4周(8分钟/周)
冲击 耐久 294m/s2 3 轴各方向 各3次
误动作 98m/s2 3 轴各方向 各3次
寿命 机械 5,000万次以上(23℃)
电气 10万次以上(23℃、10A电阻负载)
重量 H4BY-2 ∶ 约210g
H4BY-F2∶ 约230g
通过标准 电气用品安全法
*包括动作时间的分散、设定误差、电压的影响、温度的影响在内的综合误差在
(±0.01%±0.05秒)以内。
