欧姆龙(OMRON) 安全继电器单元 G9SA

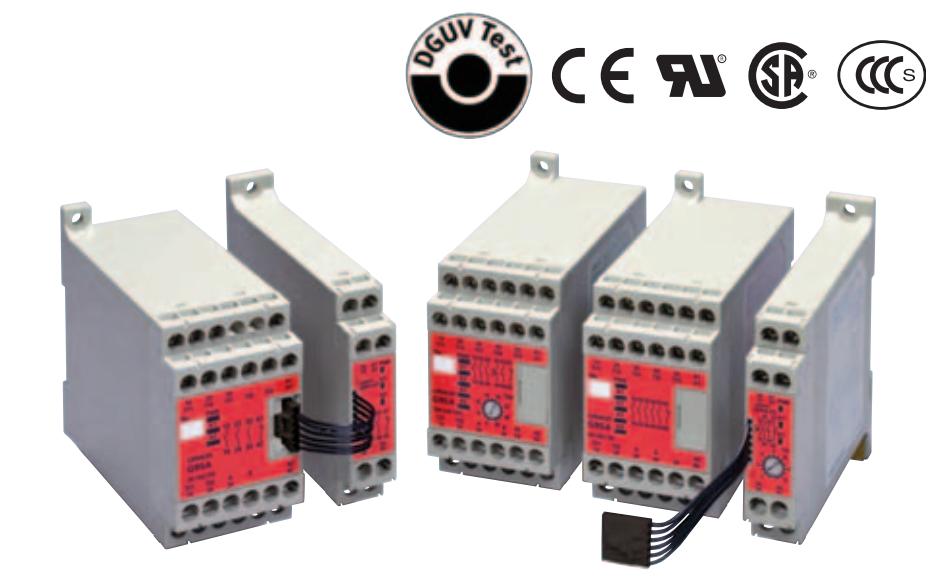

欧姆龙(OMRON)安全继电器单元G9SA
点击图片放大点击图片放大
欧姆龙(OMRON)安全继电器单元G9SA
小型化,系列齐全
·备有宽45mm的3极、5极、3极+延迟断开2极,双手控制器。此外还有宽17.5mm的3极、延迟断开3极的扩展单元
·扩展单元可一次性连接
·延迟断开型可设定15档时间
·通过欧洲EN标准、BG认证
·DIN导轨安装、螺钉安装均可
资料下载

额定值/性能



■性能
项目       型号 G9SA-301/TH301 G9SA-501/321-T□ G9SA-EX301/EX031-T□
接触电阻 *1 100mΩ
动作时间 *2 30ms以下
响应时间 *2 *3 10ms以下
缘电阻 *4 100MΩ 以上 DC500V兆欧表
耐压 输出异极间 AC2,500V 50/60Hz 1min
输入与输出之间
电源与输出之间
电源与输入之间
(仅AC100-240V)
振动 10~55~10Hz 单振幅0.375mm(复振幅0.75mm)
冲击 耐久 300m/s2
误动作 100m/s2
寿命 *5 机械 500万次以上(开关频率为7,200次/h)
电气 10万次以上(额定值负载,开关频率为1,800次/h)
故障率P水准(参考值) DC5V 1mA
使用环境温度 -25~+55℃(不应结冰、结露)
使用环境湿度 35~85%RH
端子紧固强度 0.98N·m
质量 *6 约210g 约270g 约130g
*1. 测定条件:根据DC5V 1A电压下降法。
*2. 不包含振动时间。
*3. 响应时间为输入OFF后到主接点OFF为止的时间。
*4. 测定条件:用DC500V兆欧表测量与耐压项目相同的部位。
*5. 寿命的条件为环境温度+15~+35℃、环境湿度25~75%RH。
*6. AC/DC24V型的质量。AC100-240V型的质量大约再加20g。

欧姆龙(OMRON)继电器 G9SA-501 AC100-240
欧姆龙(OMRON)继电器 G9SA-301 AC/DC24
欧姆龙(OMRON)继电器 G9SA-EX031-T075
欧姆龙(OMRON) G9SA-321-T075-300 AC/DC24
欧姆龙(OMRON)继电器 G9SA-321-T15 AC/DC24
欧姆龙(OMRON)继电器 G9SA-321-T15 AC100-240
欧姆龙(OMRON)继电器 G9SA-TH301 AC/DC24
欧姆龙(OMRON) G9SA-321-T30-300 AC/DC24
欧姆龙(OMRON) G9SA-501-P DC24
欧姆龙(OMRON) G9SA-301-300 AC/DC24
欧姆龙(OMRON) G9SA-321-T30 AC100-240
欧姆龙(OMRON)继电器 G9SA-301-P DC24
欧姆龙(OMRON)继电器 G9SA-321-T075 AC100-240
欧姆龙(OMRON)继电器 G9SA-300-SC DC24
欧姆龙(OMRON) G9SA-EX031-T30
欧姆龙(OMRON)继电器 G9SA-TH301 AC100-240
欧姆龙(OMRON)继电器 G9SA-501 AC/DC24
欧姆龙(OMRON)继电器 G9SA-321-T30 AC/DC24
欧姆龙(OMRON)继电器 G9SA-EX301
欧姆龙(OMRON) G9SA-EX031-T15
