日本欧姆龙(OMRON)G3JA-C三相混合软启动器

欧姆龙(OMRON) 三相混合软启动器（软启动/阶跃启动/限电流启动/软停止型） G3JA-C

点击图片放大

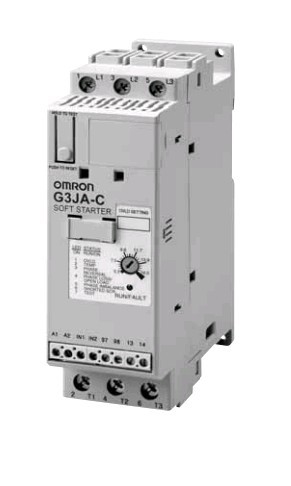

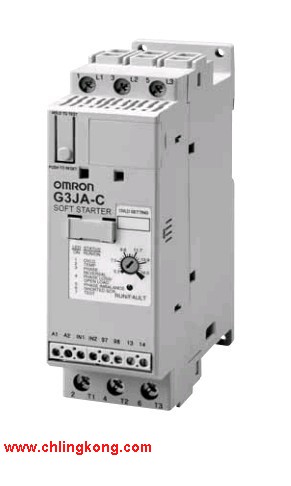

日本欧姆龙(OMRON)G3JA-C三相混合软启动器
以小巧的启动器实现了内置旁路继电器和电动机平稳启动/停止
·包含了软启动、阶跃启动和软停止等高级功能。
·电动机启动时使用半导体闸流管限电流进行相位控制，旁路继电器在电动机运作时将能耗降至最低。
·控制3相位3导线电动机。
·内置电子热过载继电器。
·内置机能故障诊断
（内置过热、反相、缺相/负载开路、电流不平衡和SCR短路）。
·取得cULus标准。
·以螺丝安装或安装到DIN导轨上。
·内置运转/故障显示灯。
·内置用于故障显示的辅助接点。
·内置辅助接点以输出运转状态（可添加选装件）。

上一条：欧姆龙(OMRON) 三相混合软启动器 G3JA

下一条：欧姆龙(OMRON) 三相混合软启动器（3相位6导线电动机的限电流启动） G3JA-D

产品介绍 ‖ 相关型号

规格

■额定值/性能
●额定值

项目型号		G3JA-D403	G3JA-D409	G3JA-D416	G3JA-D419	G3JA-D425	G3JA-D430	G3JA-D437
额定通电电流		3A	9A	16A	19A	25A	30A	37A
放热量		7W	7W	7W	8W	8W	10W	14W
主电路的额定电源电压		AC200～480V 50/60Hz、 3相位（±10％）
电源侧主电路端子(L1/L2/L3)	接线规格	2.5～25mm2（14～4AWG）、外皮剥除（推荐）： 11mm
	拧紧扭矩	2.3～3.4N·m
电源侧主电路端子(L1/L2/L3)	接线规格	2.5～16mm2（14～6AWG）、外皮剥除（推荐）： 11mm
	拧紧扭矩	2.3～3.4N·m
控制端子(A1/A2/IN1/IN2/97/ 98/13/14)	接线规格	0.2～2.5mm2（24～14AWG）、外皮剥除（推荐）：9mm
	拧紧扭矩	0.5～0.9N·m
额定通电电流		3A	9A	16A	19A	25A	30A	37A
过负载电流检出范围		1～3A	3～9A	5.3～16A	6.3～19A	8.3～25A	10～30A	12.3～37A
额定电源电压		AC100～240V或AC24V 50/60Hz、 DC24V

注. 负载的开关频度可以为1小时4次以下（条件：额定电流通电、环境温度50℃以下、限制电流300％、
启动时间15s、ON时间比率70％以下）。但在使用选装件的风扇后，同一条件下1小时可开关10次。
●短路保护选定（大保险丝或断路器规格） 1型

项目型号	G3JA-C403	G3JA-C409	G3JA-C416	G3JA-D419	G3JA-D425	G3JA-D430	G3JA-D437
ULK5级和RK5保险丝 UL列出的调和(600V)	额定断路电流5kA
ULK5级和RK5保险丝 UL列出的调和(600V)	10A	35A	60A	70A	100A	110A	125A
UL列出的热电磁断路器UL列出的调和(600V)	额定断路电流5kA
UL列出的热电磁断路器UL列出的调和(600V)	10A	35A	60A	70A	100A	110A	125A

●主电路

项目分类	cULus（UL508）	IEC（EN/IEC60947-4-2）
额定使用电压	AC200～480V	AC400V
缘额定电压	AC600V	AC500V
耐压（控制电路和主电路之间）	AC2,200V	AC2,500V
重复峰值电压	1,400V
动作频率	50/60Hz
使用类别	间歇方式	AC-53b
单相/3相	3相专用
额定脉冲电压	6kV
dv/d t	1,000V/μs
过电压类别	Ⅲ

●环境条件

项目分类	cULus（UL508）	IEC（EN/IEC60947-4-2）
额定电源电压	AC100～240V 50/60Hz AC24V 50/60Hz、 DC24V
容许电压变动范围	电源电压的±10％
过电压类别	——	Ⅲ ＊
动作电压（A1－A2间）	AC90V以下（AC100～240V）、 AC15.2V/DC21.6V以下（AC/DC24V）
ON时消耗电流（G32J-CF64带风扇）（IN1、 IN2）	AC120V时9.8mA/AC240V时19.6mA、 AC/DC24V时7.3mA
复位电压（A1－A2间）	AC15V以上（AC100～240V）、 AC3.6V/DC5.1V以上（AC/DC24V）
ON时消耗电流（IN1、 IN2）	10mA以下（IN1）、 120mA以下（IN2）
ON时控制电路消耗电流带风扇	AC120V时215mA以下、 AC240V时180mA以下、 AC24V时660mA以下、 DC24V时800mA以下
ON时控制电路消耗电流无风扇	AC120V时205mA以下、 AC240V时145mA以下、 AC24V时580mA以下、 DC24V时705mA以下

＊控制或辅助接点连接到SELV或PELV电路时适用过电压类别Ⅱ。
