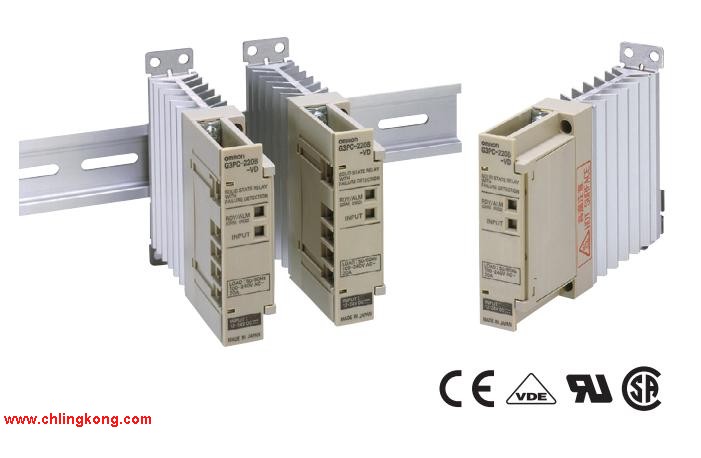

欧姆龙(OMRON) 故障检出功能内置固态继电器 G3PC
点击图片放大
欧姆龙(OMRON)G3PC故障检出功能内置固态继电器相关型号G3PC-220B-VD
在加热器的温度控制中，检出难以发现的SSR主体故障，同时输出报警信号。支持加热器控制系统的安全设计，便于维护与保养。
·主要故障检出内容（有关详情，请参照→63页）
· SSR短路故障
· SSR开路故障
·报警输出可以对应于NPN/PNP输入设备。
·内置故障检出功能，电源和主电路电源共用，因此易于配线。
·细长型（宽22.5mm）。
·螺钉安装、DIN导轨安装共用。
·对应CE标记。 取得UL、CSA规格、IEC规格（VDE规格）。
在加热器的温度控制中，检出难以发现的SSR主体故障，同时输出报警信号。支持加热器控制系统的安全设计，便于维护与保养。
·主要故障检出内容（有关详情，请参照→63页）
· SSR短路故障
· SSR开路故障
·报警输出可以对应于NPN/PNP输入设备。
·内置故障检出功能，电源和主电路电源共用，因此易于配线。
·细长型（宽22.5mm）。
·螺钉安装、DIN导轨安装共用。
·对应CE标记。 取得UL、CSA规格、IEC规格（VDE规格）。
上一条：
下一条：
额定值/性能
■符合标准
UL508、CSA C22.2 No.14、IEC947-4-3
■额定值
●检出电源部
●操作电路部
●主电路部
＊根据环境温度的不同而不同。 详细特性数据请参照「●负载电流—环境温度额定值」。
●报警输出部
■性能
欧姆龙(OMRON)继电器 G3PB-235B-3-VD DC12-24
欧姆龙(OMRON)继电器 G3PB-215B-3N-VD DC12-24
欧姆龙(OMRON) G3PE-235B-3H DC12-24
欧姆龙(OMRON) G3PA-240B-VD AC24
欧姆龙(OMRON)继电器 G3PX-260EH-CT10
欧姆龙(OMRON) G3PE-245B-3H DC12-24
欧姆龙(OMRON)继电器 G3PB-245B-VD DC12-24
欧姆龙(OMRON) G3PE-215B-2N DC12-24
欧姆龙(OMRON)继电器 G3PA-240B-VD DC5-24
欧姆龙(OMRON) G3PE-525BL DC12-24
欧姆龙(OMRON)继电器 G3PX-220EUN AC100/200
欧姆龙(OMRON)继电器 G3PB-215B-VD DC12-24
欧姆龙(OMRON) G3PE-525B-2 DC12-24
欧姆龙(OMRON)继电器 G3PX-260EH-CT03
欧姆龙(OMRON) G3PA-220B-VD AC24
欧姆龙(OMRON) G3PG-215B-S DC12-24
欧姆龙(OMRON) G3PE-515B-3 DC12-24
欧姆龙(OMRON)继电器 G3PB-425B-3-VD DC12-24
欧姆龙(OMRON) G3PH-5150B AC100-240
欧姆龙(OMRON)继电器 G3PB-445B-3-VD DC12-24
http://www.bulude.com
■符合标准
UL508、CSA C22.2 No.14、IEC947-4-3
■额定值
●检出电源部
| 额定电源电压 | AC100～240V(50/60Hz) |
| 使用电压范围 | AC75～264V(50/60Hz) |
| 电流消耗 | AC15mA以下（AC200V兆欧表） |
| 输入方式 | 电压输入 |
| 额定输入电压 | DC12～24V |
| 使用输入电压范围 | DC9.6～30V |
| 动作电压 | DC9.6V以下 |
| 复位电压 | DC1V以上 |
| 输入电流 | DC7mA以下（额定输入电压） |
| 额定负载电压 | AC100～240V(50/60Hz) |
| 使用电压范围 | AC75～264V(50/60Hz) |
| 额定通电电流 ＊ | 20A（40℃兆欧表 |
| 小负载电流 | 0.1A |
| 接通电流耐量（峰值） | 220A（60Hz 1个循环） |
| 电流平方值(I2t)（参考值） | 260A2s |
| 适用负载容量（AC1级） | 4kW（AC200V兆欧表） |
●报警输出部
| OFF时集电极耐压 | DC30V以下 |
| 大通电电流 | 0.1A |
| 输出形态 | 独立NPN集电极开路 |
| 动作时间 | 负载电压的1/2循环+1ms以下 | |
| 复位时间 | 负载电压的1/2循环+1ms以下 | |
| 主电路部 | 输出ON电压下降 | 1.6V(RMS)以下 |
| OFF时的漏电流 | 10mA以下（AC200V兆欧表） | |
| 报警 | 输出部输出ON电压下降 | 1.5V以下 |
| OFF时的漏电流 | 0.1mA以下 | |
| 缘电阻 | 100MΩ以上（DC500V兆欧表） | |
| 耐电压 | AC2,500V 50/60Hz 1min | |
| 振动 | 10～55～10Hz 单振幅0.35mm（双振幅0.7mm） | |
| 冲击 | 294m/s2 | |
| 保管温度 | -30～+70℃ （不结冰、凝露） | |
| 使用环境温度 | -20～+60℃ （不结冰、凝露） | |
| 使用环境湿度 | 45～85％RH | |
| 重量 | 约300g | |
