欧姆龙 带灯按钮开关 C5SA/C5SB

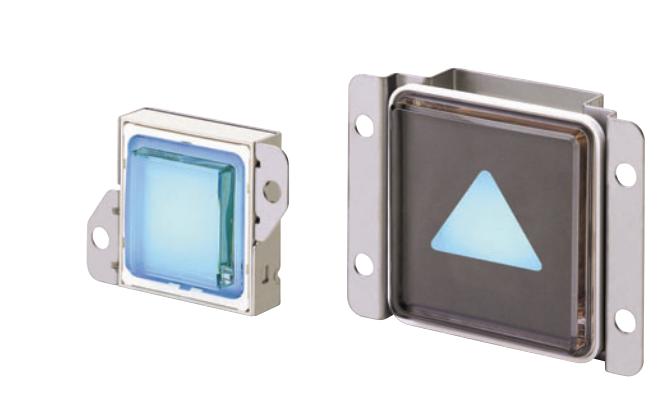

欧姆龙(OMRON) 带灯按钮开关 C5SA/C5SB
点击图片放大点击图片放大
欧姆龙(OMRON)带灯按钮开关C5SA/C5SB
大型、有触感均匀的带灯设计。
•采用背景光源,带灯均匀、美观。
•考虑到通用设计,采用大型、有触感的冲程按钮。
•即使单边按下,按钮也能平行动作的驱动构造。
•配备有耐冲击操作的强缓冲构造。
•高为14.6mm的薄型机身。
资料下载

额定值/性能


                 型号
 项目
 C5S□-1W244 C5S□-1R244  C5S□-1PW244
C5S□-1B244 C5S□-1G244
 动作机构方式  动作方式  有动作触感,瞬时动作
 带灯方式  LED带灯(高照度LED)
 外部布线  带接插件的导线:AWG26 长度300mm、接插件:日本压接端子生产的XHP-4
 开关部  额定开闭容量  DC24V 20mA(阻性负载)
 最小适用负载  DC24V 1mA
 接点构成  1a(常时开路接点)
 接触电阻  1Ω以下(初始值)
 带灯部  额定通电电流  约45mA  约35mA
 额定电压  DC24V±10%  DC24V±10%
 亮度  琥珀色:100cd/m2以上、红色:100cd/m2以上  纯白:80cd/m2以上、蓝色:60cd/m2以上、绿色:100cd/m2以上
 色调  琥珀色:约590nm、红色:约610nm  纯白:——、蓝色:约470nm、绿色:约545nm
 LED耐久性  19,000小时以上(亮度衰减50%:25℃时)  10,000小时以上(亮度衰减60%:25℃时)*
 带灯尺寸  C5SA/C5SB均为38mm×38mm
 绝缘电阻  同极端子间  10MΩ以上(DC250V兆欧表)
 各端子和接地间  100MΩ以上(DC500V兆欧表)
 耐电压  同极端子间  250V(AC50/60Hz、1分钟)
 各端子和接地间  1500V(AC50/60Hz、1分钟)
 振动  耐久  10~55Hz 单振幅0.35mm
 操作部强度  静负载  操作方向500N×1分钟(使用标准键时)
 冲击负载  将500g的平衡锤从0.5mm开始自由落下3次
 使用环境温度  -10~+50℃(不结冰、凝露)
 使用环境湿度  35~85%RH
 保管温度  -25~+65℃(不结冰、凝露)
 保管湿度  35~85%RH
 耐久性  1,000万次以上 电气性耐久(额定负载开关)
 保护构造  IP00
 重量  C5SA :约60g、C5SB :约120g(不含键)
*照明色纯白、绿色型的值。 蓝色型为亮度衰减40%:25℃时的值。
